Trimble Board IP67 220 ช่อง G10 GNSS RTK

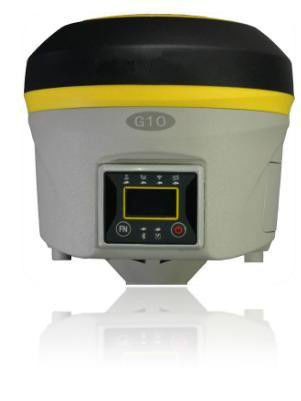

G10 220 ช่อง GNSS รีซีฟเวอร์พร้อมบอร์ดทริมเบิล BD970

SPECIFICATION

RECEIVER

• ช่องทาง: 220 GNSS



• ติดตามดาวเทียมแล้ว



  GPS: L1C / A พร้อมกัน, L2C, L2E, L5



  GLONASS: พร้อมกัน Ll C / A, LIP, L2 C / A, L2P, L3



  SBAS: พร้อมกัน LI C / A, L5



  GALILEO พร้อมกัน El, E5A, E5B (สงวนไว้)



  COMPASS: Bl (QPSK), Bl- MBOC (6,1, 1/11), BI-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15, 2,5), L5 (QPSK)



  QZSS: Ll C / A, Ll SAIF, L2C, L5

• อัตราตำแหน่ง: สูงถึง 50 Hz



• การรับสัญญาณใหม่: <1 วินาที



• การเริ่มต้นสัญญาณ RTK: โดยทั่วไป <10 วิ



• เริ่มร้อน: โดยปกติ <15 วินาที



• ความน่าเชื่อถือการเริ่มต้น:> 99.9%



• หน่วยความจำภายใน: 4 GB (การจัดเก็บข้อมูลดิบคงที่มากกว่า 45 วันพร้อมตัวอย่างการบันทึกทุก 1 วินาที)



• Micro SD Card: สล็อตเพิ่มขยายพร้อมหน่วยความจำภายใน 4 GB (เลือกได้ 32 GB)



  POSITIONING



• การสำรวจทางสถิติความแม่นยำสูง (การสังเกตเวลาของ Lon) แนวนอน: 2.5 มม. + 0.1 ppm RMS



  แนวตั้ง: 3.5 มม. + 0.4 ppm RMS

• สถิติที่รวดเร็ว



  แนวนอน: 3 มม. + 0.5 ppm RMS



  แนวตั้ง: 5 มม. + 0.5 ppm RMS



• การวางตำแหน่งรหัสที่แตกต่างกันแนวนอน: 0.25 มม. + 1 ppm RMS



  แนวตั้ง: 0.45 mm + 1ppm RMS



• ตำแหน่ง SBARS (ปกติ) แนวนอน: 0.5 m RMS²



  แนวตั้ง: 0.8 RMS²



• KINEMATIC เวลาจริง (<30 กม.) - การสำรวจเครือข่าย³แก้ไข RTK แนวนอน: 8mm + 0.8ppm RMS



  แก้ไข RTK แนวตั้ง: 15 มม. + 1ppm RMS

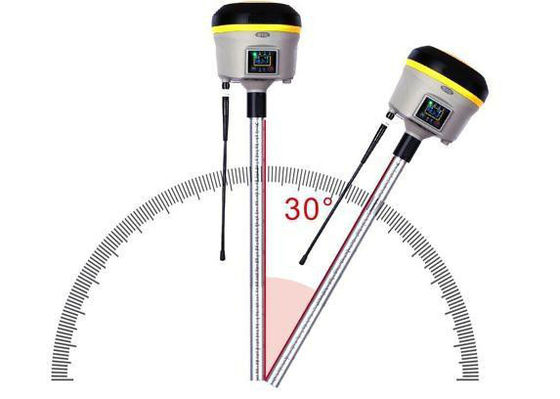

• ตำแหน่งเอียง (เสา 2 ม.) เอียง 10 ° 20 มม. RMS



  ความเอียง 20 ° 30 มม. RMS ความเอียง 30 ° 50 มม. RMS



  การสื่อสาร

• ตัวเชื่อมต่อ I / O



• Lemo 7-pin และ 5-Lemo Interfacesสายเคเบิลอเนกประสงค์พร้อมอินเตอร์เฟส USB สำหรับการเชื่อมต่อ PC



• อุปกรณ์ Bluetooth: คลาส 2.4 GHz Il



• Wi-Fi: IEEE 802.11 b / g / n



• Web UI: ในการอัพเกรดซอฟต์แวร์จัดการสถานะและการตั้งค่าการดาวน์โหลดข้อมูล ฯลฯ ผ่านทางสมาร์ทโฟนแท็บเล็ตหรืออินเทอร์เน็ตอื่น ๆ ที่เปิดใช้งาน



  อุปกรณ์อิเล็กทรอนิกส์



• เอาท์พุตการนำทาง: ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, การอ้างอิง



  เอาต์พุต: CMR, CMR +, sCMRx, RTCM2.1, RTCM2.3 RTCM3.O, RTCM3.1, GRS, GBS



  เสาอากาศ GNSS แบบรวม



• ความแม่นยำสูงสี่เสาอากาศไมโครแถบดาวกลุ่มศูนย์ศูนย์เฟสพร้อมคณะกรรมการปราบปราม multipath ภายใน



  วิทยุภายใน

• ช่วงความถี่: 410-470MHz



• ช่องว่าง: 12.5KHz / 25 KHz



• กำลัง Rx / Tx: 2W



• ช่วงสูงสุด: 3-4 กม. ในสภาพแวดล้อมในเมืองสูงสุด 10 กม. พร้อมเงื่อนไขที่เหมาะสม



• พิธีสาร: โปร่งใส EOT / EOC / FST, SATELทิศใต้, TRIMTALX 11 / 11e, TRIMMARK 3, TRIMTALK 450S



  โมดูลไร้สาย

• แบนด์: GSM / GPRS / EDGE: 850/900/1800/1900 MHz



  WCDMA / HSDPA: 850/1900/2100 MHz

• กำลังขับ: GSM850, EGSM900: 33 dBm (2W)



  GSM1800, PCS1900: 30 dBm (1W), WCDMA: 24 dBm



  พาวเวอร์ซัพพลาย



• แบตเตอรี่: แบตเตอรี่ลิเธียมอัจฉริยะแบบชาร์จและเปลี่ยนได้ 11.1 V -3400 -37.74Wh

• แรงดันไฟฟ้า: 9 ถึง 22 V DC อินพุตไฟภายนอก



• เวลาทำงานในแบบคงที่ (GPS + GLONASS): 12 ชั่วโมง



• เวลาทำงานใน GSM RTK (GPS + GLONASS): 6.5 ชั่วโมง



• เวลาในการชาร์จ (2batteries): โดยทั่วไป 4 ชั่วโมง



• การใช้พลังงาน: <6w



  คุณสมบัติทางกายภาพ

• ขนาด: Φ14cm× 14.4cm H



• อุณหภูมิในการทำงาน: -40 ℃ถึง 65 ℃ (-22 ℉ to149 ℉)



• อุณหภูมิการจัดเก็บ: -40 ℃ถึง 85 ℃ (-40 ℉ to185 ℉)



• อุณหภูมิในการทำงานพร้อมวิทยุ UHF UHF: -30 ℃ถึง 50 ℃

• กันน้ำ / กันฝุ่น: IP67



  ^s ความต้านทานแรงกระแทก: ออกแบบมาให้ทนต่อการตกกระทบเสา 2 ม



  พื้นคอนกรีตไม่มีความเสียหายออกแบบมาเพื่อทนทานต่อการตกฟรี 1 เมตร



  พื้นไม้เนื้อแข็งไม่มีความเสียหาย



  ^s การสั่นสะเทือน: การสั่นสะเทือน resistan
